Campanas de extracción de humos con ducto

Las campanas de extracción de humos (campanas de extracción) con ducto fabricadas por Sentry Air Systems ofrecen la máxima protección tanto para los operarios como para la aplicación, ya que eliminan las partículas y los humos nocivos que pudieran liberarse. Nuestras campanas de extracción de humos con ducto están fabricadas con polietileno de alta densidad y policarbonatos, y son resistentes a gran cantidad de productos químicos y solventes. Un control de ingeniería eficaz para encerrar un área de trabajo en la que se utilicen productos químicos peligrosos, solventes, polvos u otros productos orgánicos volátiles.

¿Qué es una campana de extracción con ducto?

Una campana de extracción con ducto es un recinto ventilado que se utiliza para proteger los laboratorios y a los usuarios contra humos, polvo y partículas peligrosas respirables. Al utilizar un sistema de ducto, esta campana de extracción con ventilación exterior se utiliza normalmente para aplicaciones con grandes volúmenes de compuestos orgánicos volátiles y productos químicos, gases o polvos tóxicos.

Normalmente, las campanas de extracción de humos con ducto actúan como una barrera de seguridad física de “último recurso” frente a derrames y fugas que pudieran producirse durante el proceso en aplicaciones que pueden variar enormemente. Aunque no son una solución móvil para la eliminación de contaminantes, las campanas de extracción de humos con ducto pueden servir como control de ingeniería de primera línea para las toxinas fuertes que no pueden recircularse de nuevo al entorno inmediato.


¿Su aplicación es adecuada para una campana de extracción con ducto?

Algunas campanas (sin ducto y móviles) limitan las aplicaciones que pueden realizarse en ellas debido a su gran volatilidad y a la presencia de gases que no pueden filtrarse. En estas circunstancias, deben tenerse en cuenta aspectos importantes, como qué tipos de productos químicos se manipularán, la cantidad y a qué temperatura. Las aplicaciones adecuadas incluirían calentamiento mínimo, la comprobación del pH, la mezcla, la transferencia de productos químicos y la dilución. En la mayoría de los casos, es aconsejable hablar con un experto en la materia para determinar si su aplicación requiere o no una campana de extracción con ducto.

Campanas de extracción de humos: con ducto o sin ducto

Las campanas de extracción de humos con ducto requieren sistemas de ductos para canalizar los contaminantes fuera del laboratorio mediante un ventilador montado en el exterior del edificio. Estos emplean múltiples prefiltros, filtros HEPA, filtración con carbón activado y un potente ventilador. Son adecuados cuando existe la posibilidad de exponerse a grandes volúmenes de partículas y humos tóxicos. Los sistemas con ductos ofrecen un riesgo mínimo de recirculación de las emanaciones peligrosas hacia el entorno de trabajo. Son beneficiosos cuando los sistemas se utilizan de forma constante o cuando se emplean sustancias muy tóxicas.

Las campanas de extracción de humos sin ducto capturan y eliminan los contaminantes y devuelven el aire limpio y filtrado al laboratorio sin necesidad de ventilación externa. Requieren filtros HEPA y de carbón. El mantenimiento de los filtros es más complicado cuando se utiliza un sistema sin ductos. Puede ser necesario cambiar los filtros entre cada seis meses y una vez al año.


¿Cómo funciona una campana de extracción con ducto?

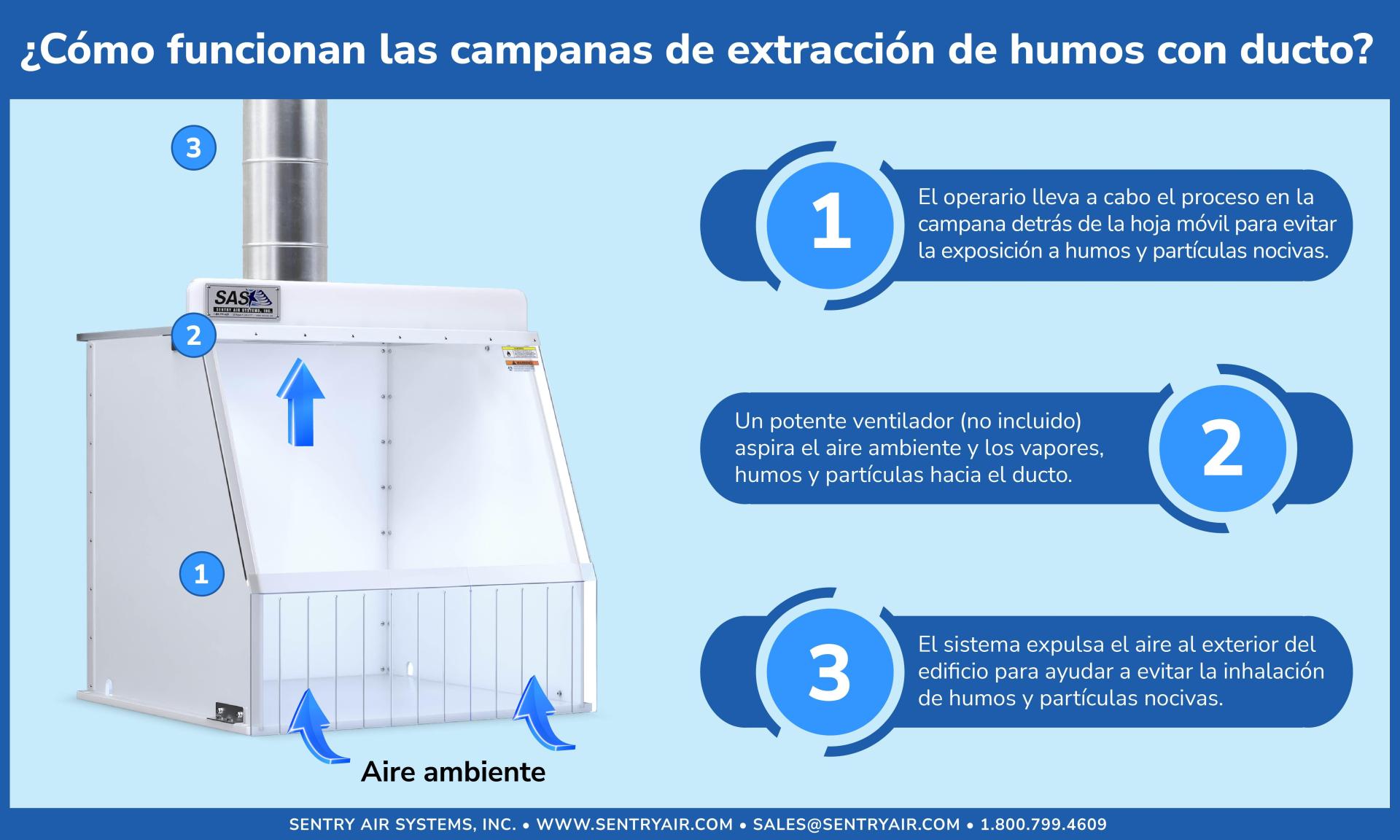

Infografía de una campana de extracción con ducto

Ventajas de las campanas de extracción de humos con ducto

  • El sistema de ducto se conecta fuera del edificio para que todos los contaminantes se liberen lejos del entorno de trabajo.
  • La eliminación de contaminantes nocivos se produce de forma continua.
  • Su durabilidad les permite resistir cualquier daño a la intemperie, lo que minimiza los costos de mantenimiento.
  • Son ecológicas.
  • Ofrecen compatibilidad química.


Consideraciones de seguridad sobre las campanas de extracción de humos

El funcionamiento seguro de las campanas de extracción de humos es fundamental para proteger al personal y a todas las personas que se encuentren cerca.

  • Deben inspeccionarse visualmente con frecuencia.
  • Debe limitarse el tráfico peatonal delante de la campana.
  • Todo equipo voluminoso debe colocarse detrás de la campana.
  • Para permitir la circulación del aire, los equipos grandes deben elevarse al menos 2 pulgadas (5 cm) de la superficie.
  • Si la campana de extracción de humos se utiliza con frecuencia, es necesario establecer un programa de limpieza regular.

Sentry Air invierte en procesos de certificación y pruebas independientes llevados a cabo por un Laboratorio de Pruebas Reconocido a Nivel Nacional (NRTL, por sus siglas en inglés) antes de ofrecer cualquier producto de infiltración de aire.

Video del producto

Dimensiones de la campana:
- D. E.: 18.5 pulgadas (47 cm) de profundidad × 20 pulgadas (50.8 cm) de ancho × 19 pulgadas (48.3 cm) de alto
- D. I.: 18 pulgadas (45.7 cm) de profundidad × 18 pulgadas (45.7 cm) de ancho × 18 pulgadas (45.7 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión de escape:
Collarín de salida de 4 pulgadas (10.2 cm) de D. E.

Peso total:
Aprox. 25 libras (11 kg)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Cortinas:
Opcional de 18 pulgadas (45.7 cm), 24 pulgadas (60.9 cm), 30 pulgadas (76.2 cm), 40 pulgadas (101.6 cm) y 50 pulgadas (127 cm)
Estándar de 60 pulgadas (152.4 cm) y 70 pulgadas (177.8 cm)

Video del producto

Dimensiones de la campana:
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 26 pulgadas (66 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 24 pulgadas (60.9 cm) de ancho × 24 pulgadas (60.9 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión de escape:
Collarín de salida de 4 o 6 pulgadas (10.2 o 15.2 cm) de D. E.

Peso total:
Aprox. 45 libras (20 kg)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Cortinas:
Opcional de 18 pulgadas (45.7 cm), 24 pulgadas (60.9 cm), 30 pulgadas (76.2 cm), 40 pulgadas (101.6 cm) y 50 pulgadas (127 cm)
Estándar de 60 pulgadas (152.4 cm) y 70 pulgadas (177.8 cm)

Video del producto

Dimensiones de la campana:
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 32 pulgadas (81.3 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 24 pulgadas (60.9 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión de escape:
Collarín de salida de 6 pulgadas (15.2 cm) de D. E.

Peso total:
Aprox. 50 libras (23 kg)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Cortinas:
Opcional de 18 pulgadas (45.7 cm), 24 pulgadas (60.9 cm), 30 pulgadas (76.2 cm), 40 pulgadas (101.6 cm) y 50 pulgadas (127 cm)
Estándar de 60 pulgadas (152.4 cm) y 70 pulgadas (177.8 cm)

Video del producto

Dimensiones de la campana:
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 42 pulgadas (106.7 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 40 pulgadas (101.6 cm) de ancho × 24 pulgadas (60.9 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión de escape:
Collarín de salida de 6 pulgadas (15.2 cm) de D. E.

Peso total:
Aprox. 65 libras (30 kg)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Cortinas:
Opcional de 18 pulgadas (45.7 cm), 24 pulgadas (60.9 cm), 30 pulgadas (76.2 cm), 40 pulgadas (101.6 cm) y 50 pulgadas (127 cm)
Estándar de 60 pulgadas (152.4 cm) y 70 pulgadas (177.8 cm)

Video del producto

Dimensiones de la campana:
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 52 pulgadas (132.1 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 50 pulgadas (127 cm) de ancho × 24 pulgadas (60.9 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión de escape:
Collarín de salida de 8 pulgadas (20.3 cm) de D. E.

Peso total:
Aprox. 65 libras (30 kg)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Cortinas:
Opcional de 18 pulgadas (45.7 cm), 24 pulgadas (60.9 cm), 30 pulgadas (76.2 cm), 40 pulgadas (101.6 cm) y 50 pulgadas (127 cm)
Estándar de 60 pulgadas (152.4 cm) y 70 pulgadas (177.8 cm)

Video del producto

Dimensiones de la campana:
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 62 pulgadas (157.5 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 60 pulgadas (152.4 cm) de ancho × 24 pulgadas (60.9 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión de escape:
Collarín de salida de 8 pulgadas (20.3 cm) de D. E.

Peso total:
Aprox. 90 libras (40 kg)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Cortinas:
Opcional de 18 pulgadas (45.7 cm), 24 pulgadas (60.9 cm), 30 pulgadas (76.2 cm), 40 pulgadas (101.6 cm) y 50 pulgadas (127 cm)
Estándar de 60 pulgadas (152.4 cm) y 70 pulgadas (177.8 cm)

Video del producto

Dimensiones de la campana:
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 72 pulgadas (182.9 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 70 pulgadas (177.8 cm) de ancho × 24 pulgadas (60.9 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión de escape:
Collarín de salida de 8 pulgadas (20.3 cm) de D. E.

Peso total:
Aprox. 105 libras (48 kg)

Opciones disponibles:
1 o 2 salidas

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Cortinas:
Opcional de 18 pulgadas (45.7 cm), 24 pulgadas (60.9 cm), 30 pulgadas (76.2 cm), 40 pulgadas (101.6 cm) y 50 pulgadas (127 cm)
Estándar de 60 pulgadas (152.4 cm) y 70 pulgadas (177.8 cm)

Video del producto

Dimensiones de la campana:
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 42 pulgadas (106.7 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 40 pulgadas (101.6 cm) de ancho × 24 pulgadas (60.9 cm) de alto

Material de la campana:
- Laterales: acrílico blanco de 0.250 pulgadas (6.4 mm)
- Base: polietileno blanco de alta densidad de 0.500 pulgadas (12.7 mm)
- Parte superior: policarbonato transparente de 0.500 pulgadas (12.7 mm)
- Frente: policarbonato transparente de 0.250 pulgadas (6.4 mm)

Conexión embridada:
Brida Vanstone de 8 orificios y 12 pulgadas (30.5 cm)

Sistema eléctrico:
115/1/60, 2 A
220/1/50, 0.75 A

Peso total:
Aprox. 78 libras (35 kg)

Opciones disponibles:
1 o 2 salidas

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Volumen de aire:
Control de velocidad variable estándar
700 cfm (19.8 m³/min, alta) hasta 240 cfm (6.8 m³/min, baja)

Comparación rápida

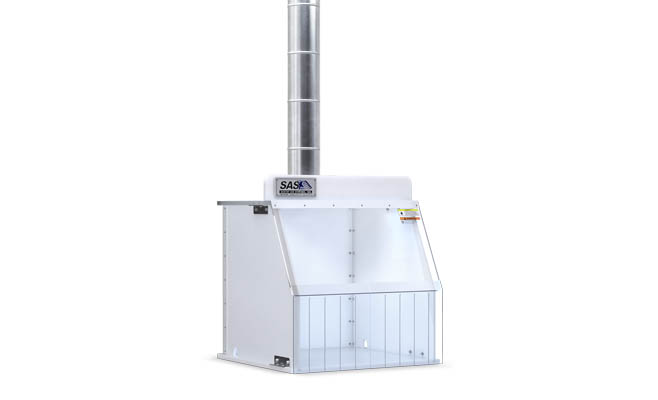

Campana de extracción de humos con ducto
18 pulgadas (45.7 cm)
Campana de extracción de humos con ducto
24 pulgadas (60.9 cm)

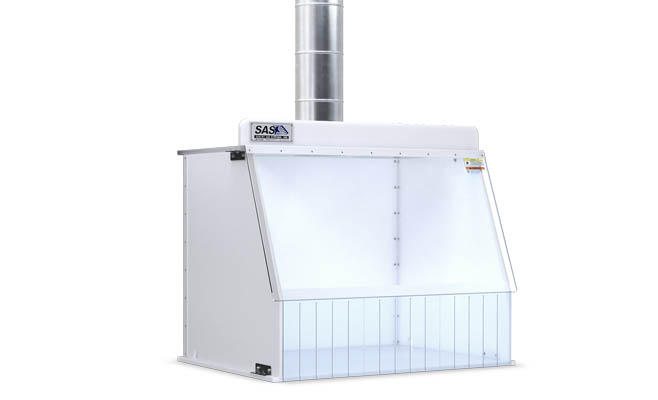

Campana de extracción de humos con ducto
30 pulgadas (76.2 cm)
Campana de extracción de humos con ducto
40 pulgadas (101.6 cm)
Campana de extracción de humos con ducto
50 pulgadas (127 cm)
Campana de extracción de humos con ducto
60 pulgadas (152.4 cm)
Campana de extracción de humos con ducto
70 pulgadas (177.8 cm)
Dimensiones de la campana: - D. E.: 18.5 pulgadas (47 cm) de profundidad × 20 pulgadas (50.8 cm) de ancho × 19 pulgadas (48.3 cm) de alto
- D. I.: 18 pulgadas (45.7 cm) de profundidad × 18 pulgadas (45.7 cm) de ancho × 18 pulgadas (45.7 cm) de alto
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 26 pulgadas (66 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 24 pulgadas (60.9 cm) de ancho × 24 pulgadas (60.9 cm) de alto
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 32 pulgadas (81.3 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 30 pulgadas (76.2 cm) de ancho × 24 pulgadas (60.9 cm) de alto
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 42 pulgadas (106.7 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 40 pulgadas (101.6 cm) de ancho × 24 pulgadas (60.9 cm) de alto
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 52 pulgadas (132.1 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 50 pulgadas (127 cm) de ancho × 24 pulgadas (60.9 cm) de alto
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 62 pulgadas (157.5 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 60 pulgadas (152.4 cm) de ancho × 24 pulgadas (60.9 cm) de alto
- D. E.: 24 pulgadas (60.9 cm) de profundidad × 72 pulgadas (182.9 cm) de ancho × 25 pulgadas (63.5 cm) de alto
- D. I.: 23.5 pulgadas (59.7 cm) de profundidad × 70 pulgadas (177.8 cm) de ancho × 24 pulgadas (60.9 cm) de alto
Conexión de escape: Collarín de salida de 4 pulgadas (10.2 cm) de D. E. Collarín de salida de 4 o 6 pulgadas (10.2 o 15.2 cm) de D. E. Collarín de salida de 6 pulgadas (15.2 cm) de D. E. Collarín de salida de 6 pulgadas (15.2 cm) de D. E. Collarín de salida de 8 pulgadas (20.3 cm) de D. E. Collarín de salida de 8 pulgadas (20.3 cm) de D. E. Collarín de salida de 8 pulgadas (20.3 cm) de D. E.
Peso: Aprox. 25 libras (11 kg) Aprox. 45 libras (20 kg) Aprox. 50 libras (23 kg) Aprox. 65 libras (30 kg) Aprox. 65 libras (30 kg) Aprox. 90 libras (40 kg) Aprox. 105 libras (48 kg)

Accesorios

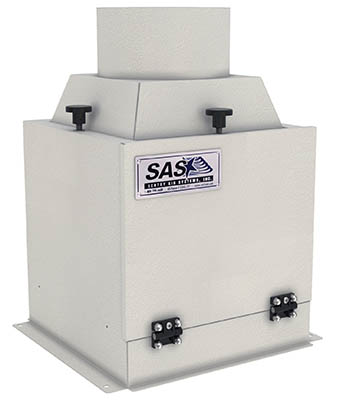

Caja del filtro de escape
Campana de extracción de humos con ducto

SS-008-EFB
Se monta en las campanas de extracción existentes
para proporcionar filtración.
Folleto

CaviCide con 25 toallitas
Campana de extracción de humos con ducto

SS-025-CSW
Desinfectante de superficies
y limpiador descontaminante.
