Extractor de humos de pared

Los extractores de humos de pared fabricados por Sentry Air Systems proporcionan lo último en modularidad para eliminar humos, polvo y partículas de su entorno de trabajo; estos sistemas de filtración de aire vienen equipados con filtros de alta eficiencia y un potente motor para alejar los contaminantes nocivos de su aplicación.

¿Qué es un extractor de humos de pared?

Un extractor de humos de pared es un sistema de filtración de aire de diseño único construido específicamente para entornos de trabajo pequeños o limitados en los que se desea purificar el aire. Estos extractores de humos suelen ser autónomos y se montan en una pared, en una cabina de soldadura o en un soporte para facilitar el uso.

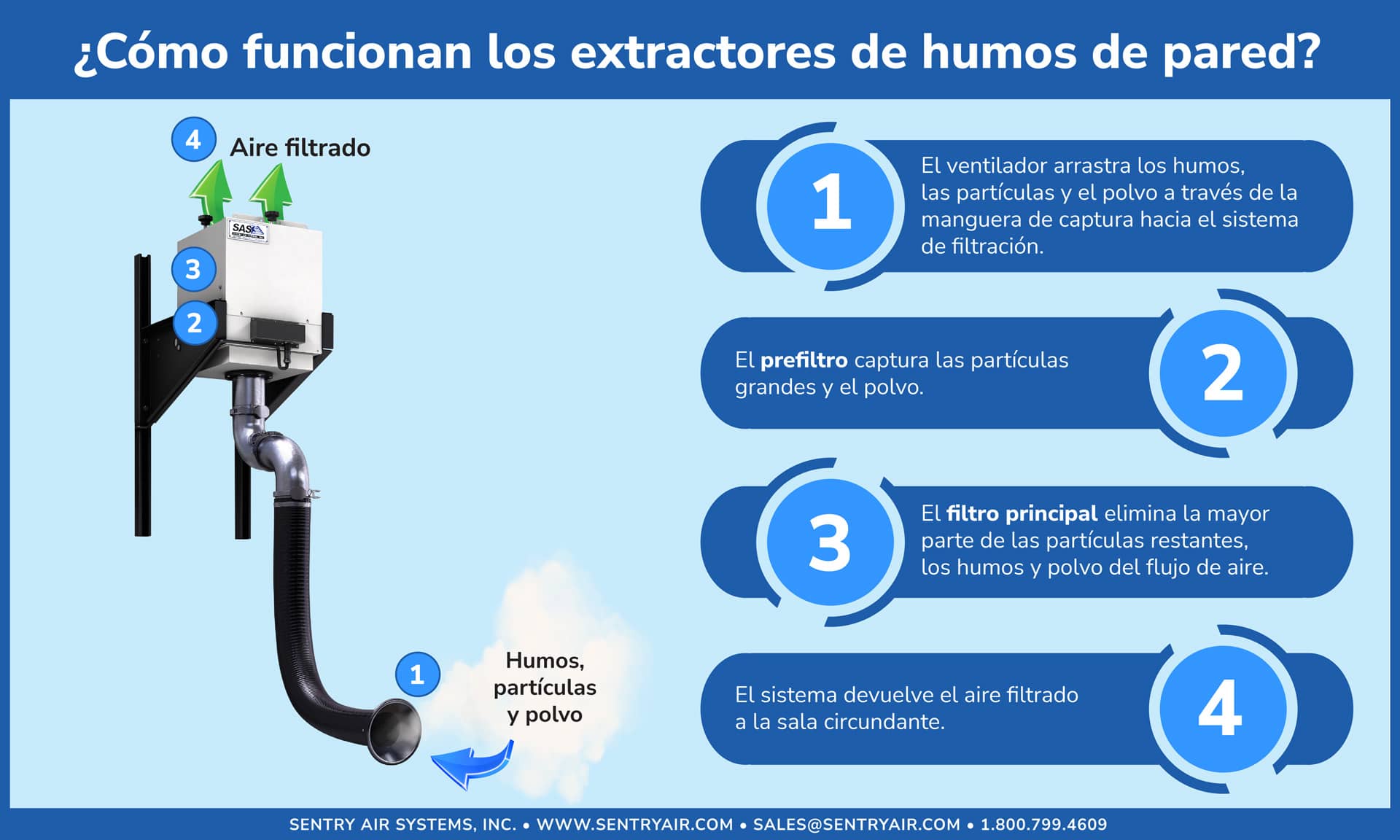

¿Cómo funciona un extractor de humos de pared?

Infografía del extractor de humos de pared

¿Su aplicación es adecuada para un extractor de humos de pared?

Los extractores de humos montados en pared suelen encontrarse en entornos de soldadura eléctrica y soldadura blanda, pero también ofrecen modularidad para cualquier aplicación que pueda requerir espacio o una unidad de filtración de aire alejada de la aplicación, por ejemplo:

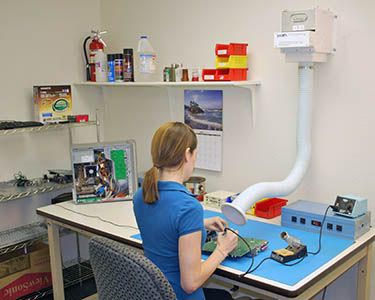

  • Soldadura blanda
  • Soldadura eléctrica
  • Productos químicos
  • Rectificado (ligero)
  • Vapores de solventes y resinas epóxicas
  • Polvo
  • Sector farmacéutico
  • Pulido
  • Restauración
  • Soldadura fuerte
  • Ámbito comercial

Ventajas de un extractor de humos de pared

Los extractores de humos de Sentry Air combinan un funcionamiento silencioso, una tecnología de bajo consumo y una opción de montaje única, lo crea una solución eficaz para muchas aplicaciones que requieren la eliminación de humos y partículas.
La instalación se facilita con el kit de montaje en pared incluido y ocupará un espacio mínimo; cuando se monta en la pared, el brazo presenta un radio de giro de 62.5 pulgadas (158.75 cm); en entornos de espacio limitado, esta unidad libera un valioso espacio en la mesa y en el suelo.

.

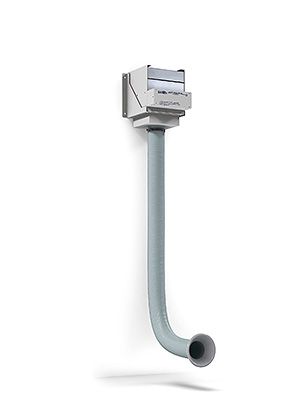

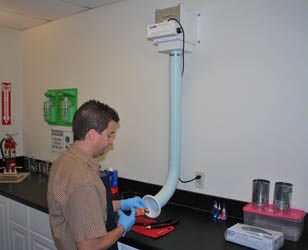

Serie 200

Video del producto

Productos químicos SS-200

Dimensiones del gabinete:
- 10.5 pulgadas (26.7 cm) de largo x 8 pulgadas (20.3 cm) de ancho x 10.5 pulgadas (26.7) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Peso total:
15 libras (7 kg)

Volumen de aire:
Hasta 80 cfm (2.3 m³/min)

Sistema eléctrico:
115/1/60, 0.3 A
220/1/50, 0.2 A

Nivel de sonido:
Aprox. 56 dBA a 3 pies (0.9 m) de la entrada

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197

Material particulado SS-225

Dimensiones del gabinete:
- 10.5 pulgadas (26.7 cm) de largo x 8 pulgadas (20.3 cm) de ancho x 10.5 pulgadas (26.7) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Peso total:
15 libras (7 kg)

Volumen de aire:
Hasta 91 cfm (2.6 m³/min)

Sistema eléctrico:
115/1/60, 0.46 A

Nivel de sonido:
Aprox. 64 dBA a 3 pies (0.9 m) de la entrada

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197

Video del producto

Dimensiones del gabinete:
- 13 pulgadas (33. cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (40.6 cm) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Motor:
Potencia fraccionaria

Peso total:
De 50 a 80 libras (de 23 a 36 kg)

Dimensiones del brazo:
4 pulgadas (10.16 cm) de diámetro × 32 pulgadas (81.3 cm) de largo

Área de trabajo del brazo flexible:
Radio de giro de 62.5 pulgadas (158.8 cm)

Volumen de aire:
Hasta 100 cfm, 350 cfm (2.8, 9.9 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja)

Sistema eléctrico:
115/1/60, 2 A
220/1/50, 0.75 A

Nivel de sonido:
De 61 a 66 dBA (velocidad del soplador: de baja a alta)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Video del producto

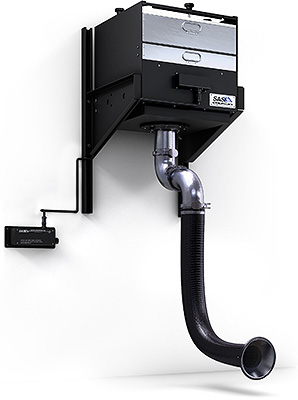

Productos químicos SS-400

Dimensiones del gabinete:
- 21 pulgadas (53.3 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 19.5 pulgadas (49.5 cm) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Dimensiones del brazo:
- manguera flexible ignífuga redonda de 4 pulgadas (10.26 cm) × 32 pulgadas (81.3 cm) de largo

Área de trabajo del brazo flexible:
Radio de giro de 62.5 pulgadas (158.8 cm)

Peso total:
De 60 a 110 libras (de 23 a 50 kg)

Volumen de aire:
Control de velocidad variable estándar
700 cfm (19.8 m³/min, alta), hasta 50 cfm (1.4 m³/min, baja)

Sistema eléctrico:
115/1/60, 2.5 A
220/1/50 o 60, 1.5 A

Nivel de sonido:
60 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Material particulado SS-450

Dimensiones del gabinete:
- 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 21.75 pulgadas (55.2 cm) de alto

Materiales del gabinete:
- Acero al carbono de calibre 16

Dimensiones del brazo:
- manguera flexible ignífuga redonda de 4 pulgadas (10.26 cm) × 32 pulgadas (81.3 cm) de largo

Área de trabajo del brazo flexible:
Radio de giro de 62.5 pulgadas (158.8 cm)

Peso total:
De 62 a 112 libras (de 28.12 a 50.8 kg)

Volumen de aire:
Control de velocidad variable estándar
877 cfm (24.8 m³/min, alta), hasta 0 cfm (0 m³/min, baja)

Sistema eléctrico:
115/1/60, 5.2 A

Nivel de sonido:
71 dBA a 3 pies (0.9 m)

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Video del producto

Dimensiones del ventilador:
- 45 pulgadas (114.3 cm) de largo × 24 pulgadas (60.1 cm) de ancho × 24 pulgadas (60.1 cm) de alto

Brazo flexible:
- 4 pulgadas (10.2 cm) de diámetro con campana de captura en origen redonda de 7 pulgadas (17.8 cm) de D. E.

Área de trabajo del brazo flexible:
Radio de giro de 62.5 pulgadas (158.8 cm)

Dimensiones del brazo:
3 pulgadas (10.2 cm) redonda × 58 pulgadas (81.3 cm) de largo

Peso total:
15 libras (7 kg)

Motor:
Potencia fraccionaria

Volumen de aire:
De 160 cfm (4.3 m³/min, alto), hasta 50 (1.4 m³/min, bajo)

Nivel de sonido:
Aprox. de 61 a 66 dBA a 3 pies (0.9 m)

Sistema eléctrico:
115/1/60, menos de un amperio

Temperatura máxima de funcionamiento:
No debe superar los 170 grados Fahrenheit (76.7 °C)

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 61,563,228 pendiente

Comparación rápida

Extractor de humos de pared
Serie 200
Extractor de humos de pared
Serie 300
Extractor de humos de pared
Serie 400
Extractor de humos de pared
Brazo de extracción accionado por ventilador
Dimensiones del gabinete: - 10.5 pulgadas (26.7 cm) de largo × 8 pulgadas (20.3 cm) de ancho × 10.5 pulgadas (26.7 cm) de alto - 13 pulgadas (33. cm) de largo × 13 pulgadas (33 cm) de ancho × 16.5 pulgadas (40.6 cm) de alto - 22.5 pulgadas (57.2 cm) de largo × 20 pulgadas (50.8 cm) de ancho × 19.5 pulgadas (49.5 cm) de alto - 45 pulgadas (114.3 cm) de largo x 24 pulgadas (60.1 cm) de ancho x 24 pulgadas (60.1 cm) de alto
Peso: 15 libras (7 kg) De 50 a 80 libras (de 23 a 36 kg) De 51 lb a 100 libras (de 23.5 a 45 kg) 15 libras (7 kg)
Sistema eléctrico 115/1/60, 0.3 A
220/1/50, 0.2 A
115/1/60, 2 A
220/1/50, 0.75 A
Serie 400:
115/1/60, 2.5 A
220/1/50, 1.5 A
Serie 450:
115/1/60, 10.7 A
220/1/50, 5.35 A
115/1/60, menos de un amperio
Nivel de sonido Aprox. 56 dBA a 3 pies (0.9 m) de la entrada De 61 a 66 dBA (velocidad del soplador: de baja a alta) 60 dBA a 3 pies (0.9 m) de la entrada de la campana Aprox. de 61 a 66 dBA a 3 pies (0.9 m)

Accesorios

Prefiltro de cambio rápido
Extractor de humos portátil

SS-300-QCPF
Permite acceder fácilmente a los prefiltros.

Caja de control remoto
Extractor de humos portátil

SS-300-RCB
Controla el funcionamiento de la unidad a distancia.

Manómetro Magnehelic
Extractor de humos portátil

SS-300-MAG
Monitorea la saturación de los filtros


Configuraciones

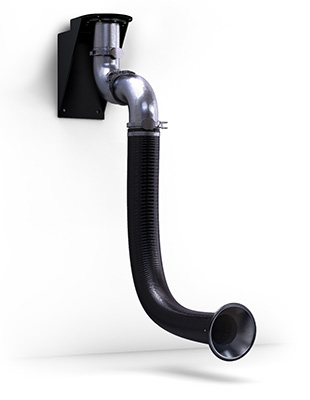

Extractor de humos de pared

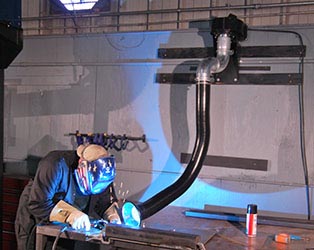

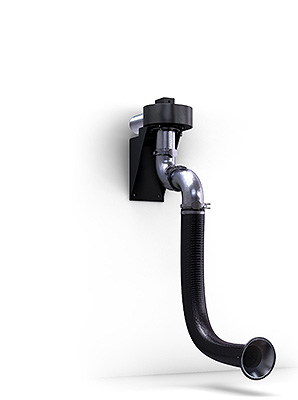

Brazo de extracción sin ventilador

SS-000-EA4

Extractor de humos de pared

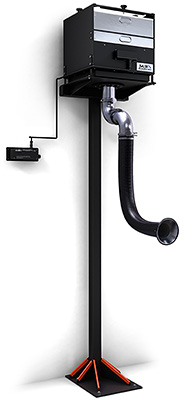

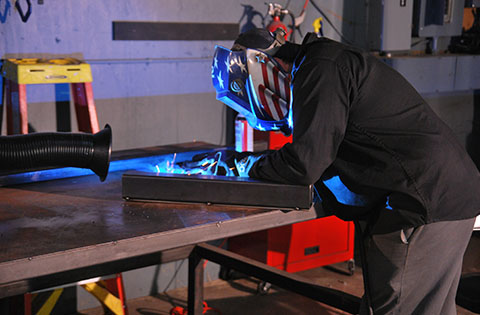

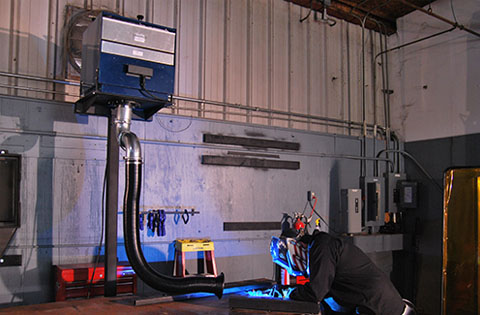

Sentry montado con soporte

SS-400-MS-FES
