Cámara de extracción de humos con entrada

Las Cámaras de extracción con entrada fabricadas por Sentry Air Systems están diseñadas para aislar un proceso de trabajo dentro de un espacio de trabajo mayor, de forma que no se produzcan contaminaciones cruzadas entre varias aplicaciones. Estos recintos son la forma ideal de eliminar humos, polvo, vapores y olores generados por maquinarias de gran tamaño o aplicaciones demasiado grandes para las soluciones de extracción de humos de sobremesa. Además, estos recintos pueden utilizarse para crear una sala blanca a la que el personal pueda entrar y que proporcione un espacio de trabajo con cantidad de partículas reducidas.

¿Qué es una cámara de extracción de humos con entrada?

Las Cámaras de extracción con entrada son recintos “sobredimensionados” que se construyen para aislar el exterior de la campana de humos, polvo, olores y otras partículas. Principalmente, estas campanas aíslan el entorno de la contaminación por partículas y permiten realizar las aplicaciones en una zona de trabajo separada. También denominados recintos de máquinas, estos sistemas de contención se utilizan en una gran variedad de aplicaciones, como la recuperación de datos, el cultivo de tejidos, el almacenamiento de tanques y contenedores, la botánica, la industria farmacéutica, el rectificado ligero, el lijado y otras aplicaciones que producen partículas y humos peligrosos.

Tipos de Cámaras de extracción con entrada

Sentry Air Systems ofrece 3 tipos diferentes de gabinetes que permiten a los clientes tener una solución adaptada a sus necesidades.

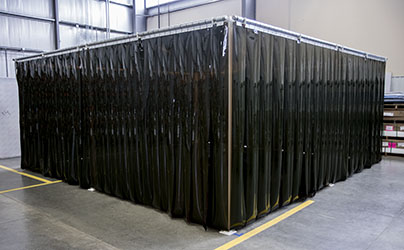

Cámara de extracción de humos con entrada de envío rápido

Las Cámaras de extracción con entrada de envío rápido ofrecen una solución de control de humos de gran tamaño lista para usar que se envía en un plazo de 5 días laborables. Debido a la disponibilidad en inventario, los recintos con entrada que cuentan con envío rápido ofrecen menos opciones, pero aun así se adaptan a las selecciones más populares de los clientes. Las opciones disponibles incluyen las siguientes:

  • Tamaño: 8 pies (2.4 m) de ancho x 8 pies (2.4 m) de profundidad x 8 pies (2.4 m) de alto
  • Material de las paredes: paredes duras de policarbonato twinwall o cortinas de vinilo antiestático
  • Sin ductos ni de escape: disponible con hasta 4 filtros de aire o 4 anillos de escape

Cámara de extracción de humos con entrada a medida

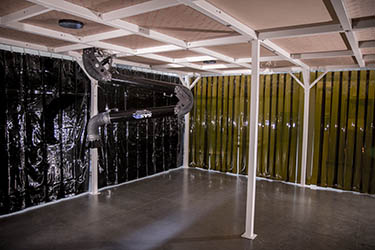

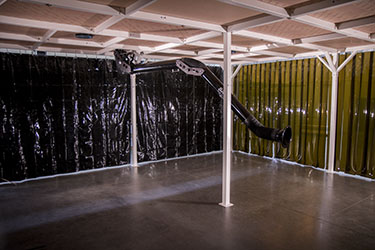

Sentry Air Systems ofrece Cámaras de extracción con entrada en una gran variedad de alturas, profundidades y configuraciones. Las cabinas personalizadas con entrada pueden tener hasta 20 pies (6 m) de ancho, 20 pies (6 m) de profundidad y 9 pies (2.7 m) de altura. En SAS, somos conscientes de que los procesos de trabajo y los requisitos de espacio de las salas blancas personalizadas de envío rápido para las Cámaras de extracción con entrada son únicos, por lo que nuestras cámaras de extracción de humos son totalmente personalizables. Además de las dimensiones a medida, el diseño modular de nuestros gabinetes con entrada permite flexibilidad entre la extracción de humos sin ductos o con ductos. Debido a la naturaleza personalizada de este producto, el plazo de entrega típico es de 3 a 4 semanas tras la aprobación del diseño. Entre las opciones y accesorios personalizados adicionales se incluyen los siguientes:

  • Montaje en el suelo
  • Cortinas de tiras de vinilo antiestáticas transparentes
  • Panel de suelo de polietileno de alta densidad
  • Varias unidades de filtrado
  • Anillos de escape para conductos
  • Prefiltros de cambio rápido
  • Funcionamiento con mando a distancia
  • Color de pintura del marco

Campana a medida con entrada para sala limpia

Las salas blancas a medida con entrada ofrecen una solución fácil de instalar para crear un recinto de presión positiva de gran tamaño. Estos sistemas cumplen las normas ISO de Clase 7* para salas blancas y ofrecen las mismas características de personalización que las Cámaras de extracción con entrada. (*la eficiencia puede variar según el tamaño)

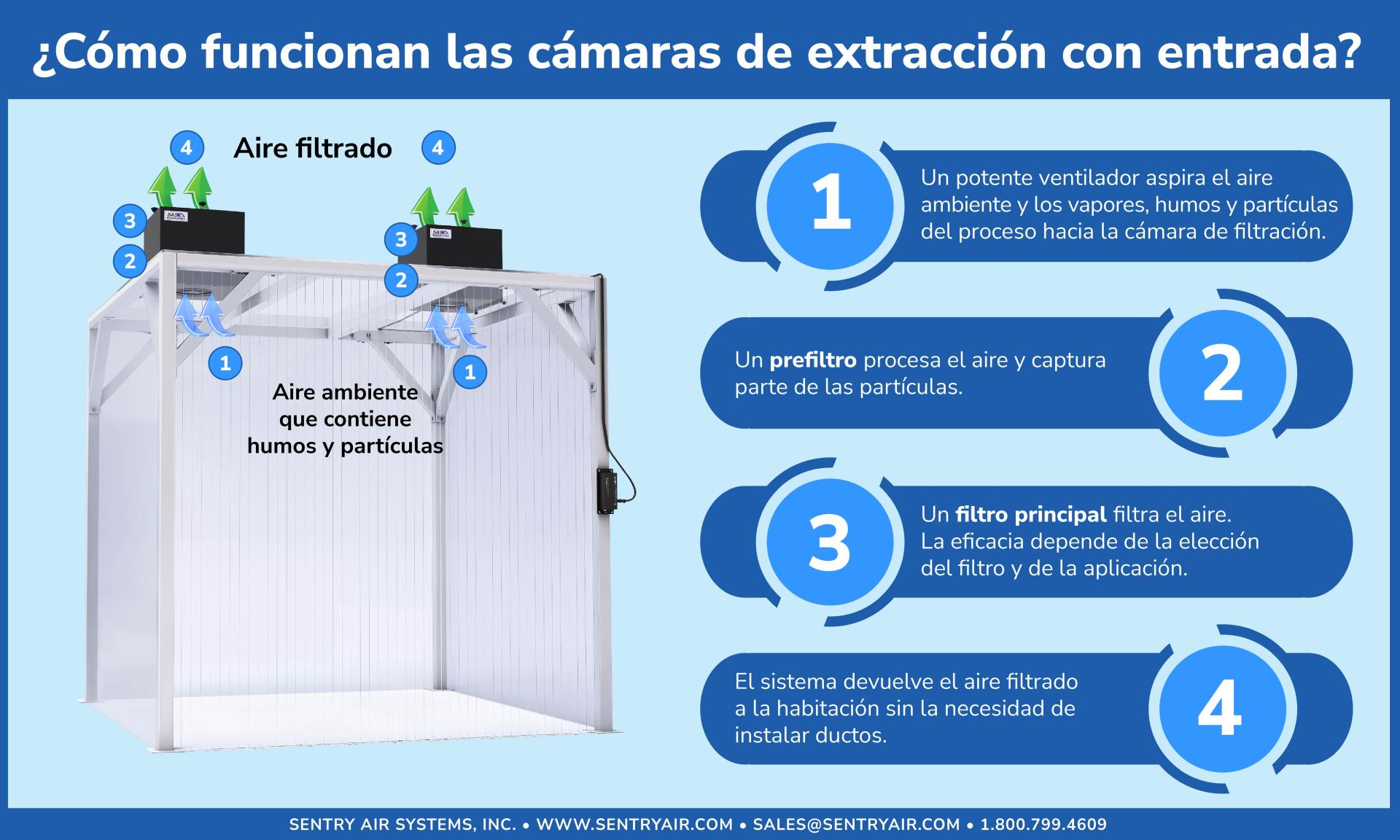

Infografía de la cámara de extracción de humos con entrada

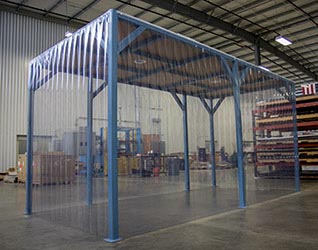

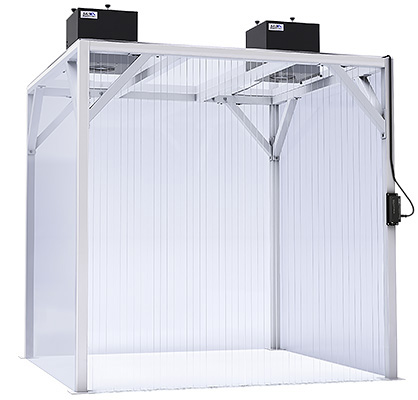

Aunque los gabinetes con entrada de Sentry Air Walk tienen varias características personalizables, el diseño tradicional incluye cuatro soportes estructurales, muros cortina de paneles transparentes y un panel en el techo con unidades de filtración de aire sin conductos montadas. El muro cortina hace las veces de entrada y salida del gabinete, además de actuar como una barrera que lo rodea. Los soportes estructurales mantienen la integridad del gabinete, a la vez que soportan el peso del panel del techo y de las unidades de filtración. Las unidades de filtración utilizan potentes ventiladores para crear una presión negativa que luego arrastra los humos, el polvo y el vapor del interior del gabinete a la cámara de filtración de las unidades antes de liberar el aire limpio de nuevo al ambiente de la sala.

Ventajas de una cámara de extracción de humos con entrada

  • Ideal para usar con equipos grandes, almacenar tambores y crear un entorno de protección contra el polvo o el rectificado
  • Adaptable a la mayoría de las aplicaciones
  • Disponible en estilo con ductos y filtración
  • Son ecológicas.
  • Ventilación eficaz de olores y humos tóxicos
  • Fabricado en EE. UU.

Consideraciones de seguridad sobre las campanas de extracción de humos

El funcionamiento seguro de la campana de extracción de humos es fundamental para ayudar a proteger a su personal y a cualquier persona que se encuentre cerca (o dentro) de ella. Solo debe considerarse el uso de una campana de extracción de humos en laboratorios con productos químicos de baja peligrosidad.

  • Deben inspeccionarse visualmente con frecuencia.
  • Debe limitarse el tráfico peatonal delante de la campana.
  • Si la campana de extracción de humos se utiliza con frecuencia, es necesario establecer un programa de limpieza regular.

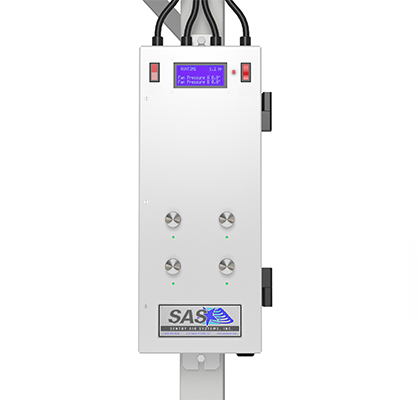

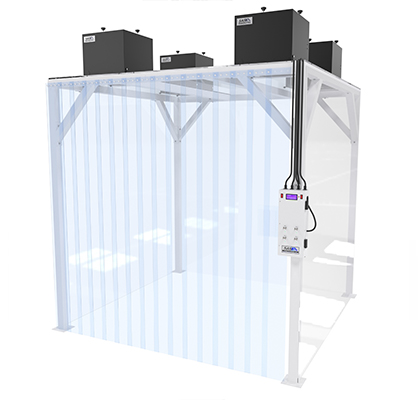

Accesorio: Panel de control de la cámara de extracción de humos con entrada

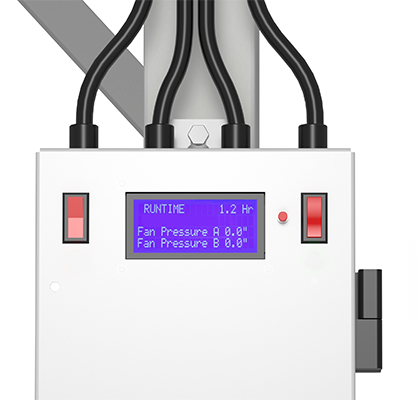

El panel de control de la cámara de extracción de humos con entrada proporciona un control central para los depuradores de aire y las luces LED del sistema y ayuda a monitorear la saturación del filtro y el tiempo de funcionamiento del sistema. Este sistema homologado por UL (norma UL 61010-1) controla de 1 hasta 4 depuradores de aire (solo el modelo 300 o modelo 400). El panel de control ofrece un interruptor de alimentación principal para los depuradores de aire, controles de luz LED ajustables y una pantalla digital. La pantalla digital muestra la presión estática de cada filtro y el tiempo de funcionamiento del sistema. La presión estática del filtro ayuda al operario a monitorear la saturación del filtro y a mantener programas de mantenimiento coherentes. El panel de control con entrada se conecta a la cámara de extracción de humos con entrada y se requiere un electricista para su instalación/mantenimiento.
Ventajas:

  • Control central del ventilador para 1 a 4 depuradores de aire
  • Luces LED ajustables (hasta 2,884 lúmenes por luz)
  • Pantalla digital que muestra la presión estática de cada filtro y el tiempo de funcionamiento del sistema
  • Se conecta al sistema
  • Con certificación UL (norma UL 61010-1)
  • Fabricado en EE. UU.
  • Folleto

Video del producto

Materiales:
Tubo estructural de acero de 3 pulgadas (7.6 cm) x 3 pulgadas (7.6 cm) recubierto de polvo
Laterales de acrílico transparente de 1/4 de pulgada (6.4 mm)

Altura:
Hasta 9 pies (2.7 m)

Ancho y profundidad:
Hasta 20 pies (6 m)

Peso:
Tubo de acero: 3.29 libras/pie (4.9 kg/m)
Acrílico: 1.44 libras/pie cuadrado (7 kg/m²)

Opciones:
Montaje en el suelo, cortinas de tiras de vinilo antiestáticas transparentes, suelo (HDPE), unidades de filtro múltiple, collares para ductos

Unidades de filtro disponibles:
SS-300-MS o SS-400/450-MS
Hay disponibles unidades individuales o múltiples en función del tamaño de la campana.
Las unidades montadas en la pared con una manguera de conexión también son una opción.

Eficiencias de filtrado disponibles:

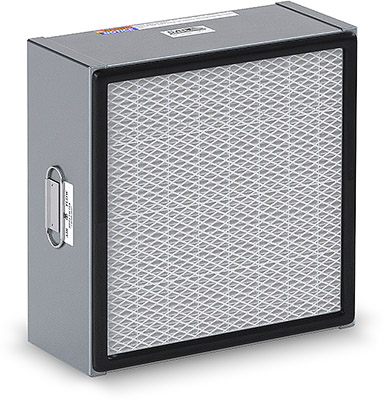

Filtro HEPA: hasta un 99.97 % de eficiencia para partículas con un tamaño de hasta 0.3 micrones como mínimo.
Filtro ASHRAE: hasta un 95 % de eficiencia para partículas con un tamaño de hasta 0.5 micrones como mínimo.
Filtro ULPA: hasta un 99.9995 % de eficiencia para partículas con un tamaño de hasta 0.12 micrones como mínimo.
Carbón activado y filtros combinados especiales: la eficiencia varía según el producto químico.

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Video del producto

Materiales:
Tubo de aluminio cepillado de 1.5 pulgadas (3.8 cm) x 1.5 pulgadas (3.8 cm)
Laterales de acrílico transparente de 1/4 de pulgada (6.4 mm)

Altura:
Hasta 6 pies (1.8 m)

Ancho y profundidad:
Hasta 6 pies (1.8 m)

Peso:
Tubo de aluminio: 0.9 libras/pie (1.3 kg/m)
Acrílico: 1.44 libras/pie cuadrado (7 kg/m²)

Opciones:
Montaje en el suelo, cortinas de tiras de vinilo antiestáticas transparentes (de un solo lado), suelo (HDPE), unidades de filtro múltiple, collares para ductos

Unidades de filtro disponibles:
SS-300-MS o SS-400/450-MS
Hay disponibles unidades individuales o múltiples en función del tamaño de la campana.
Las unidades montadas en la pared con una manguera de conexión también son una opción.

Eficiencias de filtrado disponibles:
Filtro HEPA: hasta un 99.97 % de eficiencia para partículas con un tamaño de hasta 0.3 micrones como mínimo.
Filtro ASHRAE: hasta un 95 % de eficiencia para partículas con un tamaño de hasta 0.5 micrones como mínimo.
Filtro ULPA: hasta un 99.9995 % de eficiencia para partículas con un tamaño de hasta 0.12 micrones como mínimo.
Carbón activado y filtros combinados especiales: la eficiencia varía según el producto químico.

Garantía:
Garantía limitada de dos años a partir de la fecha de envío por defectos de materiales o mano de obra.

Diseño patentado:
PATENTE DE EE. UU. N.º 5,843,197
PATENTE DE EE. UU. N.º 8,353,745

Comparación rápida

Cámara de extracción de humos con entrada
Marco de acero de alta resistencia
Cámara de extracción de humos con entrada
Marco de aluminio más ligero
Materiales: Tubo estructural de acero de 3 pulgadas (7.6 cm) x 3 pulgadas (7.6 cm) recubierto de polvo
Laterales de acrílico transparente de 1/4 de pulgada (6.4 mm)
Tubo de aluminio cepillado de 1.5 pulgadas (3.8 cm) x 1.5 pulgadas (3.8 cm)
Laterales de acrílico transparente de 1/4 de pulgada (6.4 mm)
Altura: Hasta 9 pies (2.7 m) Hasta 6 pies (1.8 m)
Ancho y profundidad: Hasta 20 pies (6 m) Hasta 6 pies (1.8 m)
Peso: Tubo de acero: 3.29 libras/pie (4.9 kg/m)
Acrílico: 1.44 libras/pie cuadrado (7 kg/m²)
Tubo de aluminio: 0.9 libras/pie (1.3 kg/m)
Acrílico: 1.44 libras/pie cuadrado (7 kg/m²)
Opciones: Montaje en el suelo, cortinas de tiras de vinilo antiestáticas transparentes, suelo (HDPE), unidades de filtro múltiple, collares para ductos Montaje en el suelo, cortinas de tiras de vinilo antiestáticas transparentes (de un solo lado), suelo (HDPE), unidades de filtro múltiple, collares para ductos

Accesorios

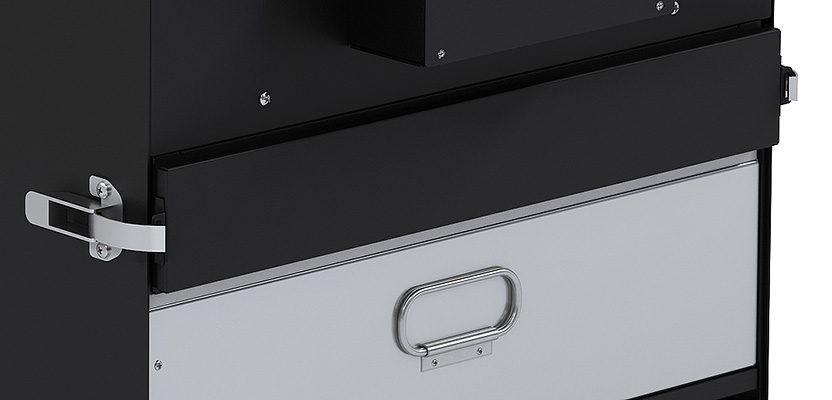

Prefiltro de cambio rápido
Campana de extracción de humos de acero inoxidable

SS-400-QCPF
Permite acceder fácilmente a los prefiltros.

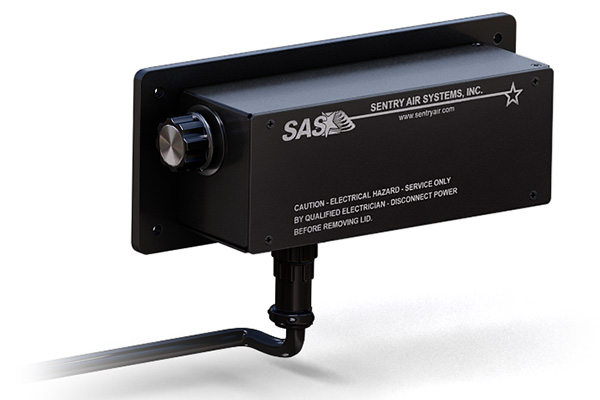

Caja de control remoto
Campana de extracción de humos de acero inoxidable

SS-400-RCB
Controla el funcionamiento de la unidad a distancia

Manómetro Magnehelic
Campana de extracción de humos de acero inoxidable

SS-300-MAG
Monitorea la saturación de los filtros

Contador de horas
Campana de extracción de humos de acero inoxidable

SS-000-HC
Muestra el tiempo en horas que la unidad ha estado en funcionamiento.
