Una manguera de escape es un equipo secundario que se utiliza para extraer los gases de escape y las partículas a modo de extensión de un sistema de filtración primario. El propósito inicial de una manguera de escape es formar un método de transporte designado para redirigir los humos de la aplicación a un sistema de filtración de aire o a otro lugar exterior donde los humos se puedan ventilar sin que sea perjudicial.

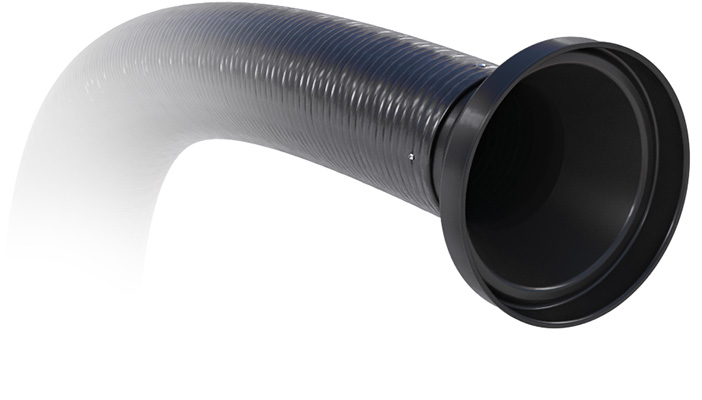

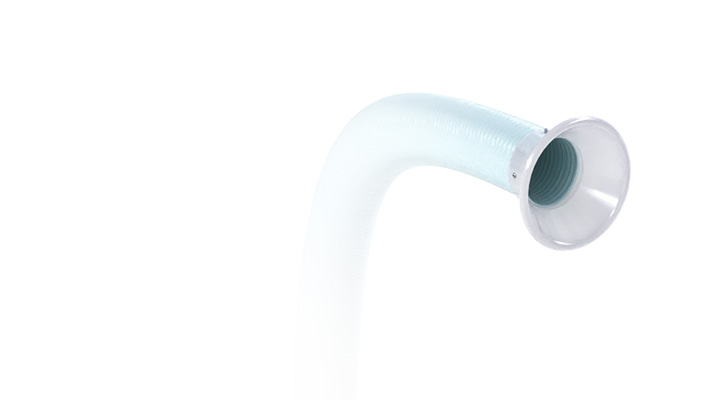

Las mangueras de escape Flex Sentry™ pueden ser accesorios de extracción de humos muy útiles con varias funciones. Pueden transformar fácilmente su equipo de extracción de humos existente en una configuración de captura en el origen, servir como ducto entre dos objetos o funcionar como manguera de extracción independiente. Este brazo de escape semiautoportante e ignífugo* puede utilizarse con una campana de entrada redonda opcional para quienes deseen extraer los humos en el origen de la emisión. También se puede usar como ducto flexible para conectar puertos existentes de la máquina a los extractores de humos o colectores de niebla durante aplicaciones como mecanizado CNC y grabado láser.
*Especificación:
Ignífuga según UL 94V-0
Material:
Construida esencialmente de PVC (manguera) y ABS (campana)
Radio de curvatura:
7 pulgadas (17.8 cm)
Zona de captura:
De 3 pulgadas (7.6 cm) a 7 pulgadas (17.8 cm) según las condiciones
43 pulgadas (109.2 cm) de largo
48 pulgadas (121.9 cm) de largo
68 pulgadas (172.7 cm) de largo
*Especificación:
Ignífuga según UL 94V-0
Material:
Construida esencialmente de PVC (manguera) y ABS (campana)
Radio de curvatura:
7 pulgadas (17.8 cm)
Zona de captura:
De 3 pulgadas (7.6 cm) a 7 pulgadas (17.8 cm) según las condiciones
48 pulgadas (121.9 cm) de largo
68 pulgadas (172.7 cm) de largo
72 pulgadas (182.8 cm) de largo
*Especificación:
Ignífuga según UL 94V-0
Material:
Construida esencialmente de PVC (manguera) y ABS (campana)
Radio de curvatura:
7 pulgadas (17.8 cm)
Zona de captura:
De 3 pulgadas (7.6 cm) a 7 pulgadas (17.8 cm) según las condiciones
12 pies (3.7 m) o 25 pies (7.6 m) de largo
12 pies (3.7 m) o 25 pies (7.6 m) de largo
12 pies (3.7 m) o 25 pies (7.6 m) de largo
Alta resistencia o estándar
Brazo flexible:
Conjunto ignífugo autoportante de 4 pulgadas (10.2 cm) de diámetro con campana de captura en el origen de 6 pulgadas (15.2 cm) de diámetro
Dimensiones:
45.75 pulgadas (116.2 cm) de alto, 20 pulgadas (50.8 cm) de ancho, 12.5 pulgadas (31.8 cm) de profundidad
Peso:
Aproximadamente 16 libras (7 kg)

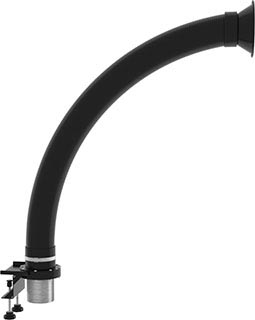

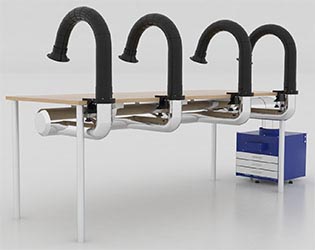

La manguera de escape montada es un brazo de extracción fácil de transportar, ligero y que puede adaptarse rápidamente a una zona de trabajo apartada en la que un extractor de humos convencional tal vez no resulte práctico. Cuando se conecta a una unidad de ventilador portátil de Sentry Air Systems o a un extractor de taller, el brazo de extracción de humos montado puede sujetarse mediante abrazaderas a una mesa o utilizarse en otras zonas de trabajo improvisadas o temporales. El brazo de extracción de humos montado utiliza una manguera ignífuga de 4 pulgadas (10.2 cm) de diámetro y está diseñado para soldadura blanda, soldadura fuerte, soldadura TIG u otro tipo de eliminación de humos de partículas ligeras o productos químicos. Otra opción excelente es conectar un brazo de extracción de humos montado de 4 pulgadas (10.2 cm) multiestación a un extractor central o a una unidad de tratamiento de aire con gran capacidad de filtración.
Brazo flexible:
Conjunto ignífugo autoportante de 4 pulgadas (10.2 cm) de diámetro con campana de captura en el origen de 7 pulgadas (17.8 cm) de diámetro
Dimensiones:
Collarín de escape de 4 pulgadas (10.2 cm) de diámetro
Área de trabajo:
52 pulgadas (132.1 cm) por encima de la superficie de trabajo

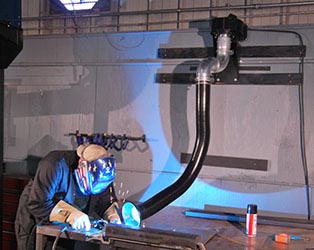

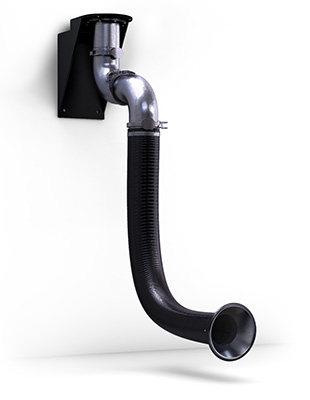

El brazo de extracción (sin ventilador) de Sentry Air Systems es un accesorio de extracción de humos óptimo para aplicaciones que requieren extracción sin filtración. Puede transformar fácilmente su ventilador y sistema de ductos existentes en una configuración de captura en el origen para lograr mayor eficiencia en la captura y en el control de humos. Se incluye un soporte para montaje en la pared y un collarín de escape de 4 pulgadas (10.2 cm) de diámetro para facilitar la instalación.
Este brazo flexible ignífugo y autoportante es capaz de girar 180° y puede utilizarse junto con un ventilador para diversas aplicaciones, como el control de humos de soldadura, la eliminación de humos de soldadura blanda, la extracción de humos químicos, el control de vapores de laboratorio y una gran variedad de procesos de producción de humos, vapores y partículas en entornos de fabricación y de laboratorio, médicos y farmacéuticos. Esta unidad es un brazo independiente y no incluye ventilador.

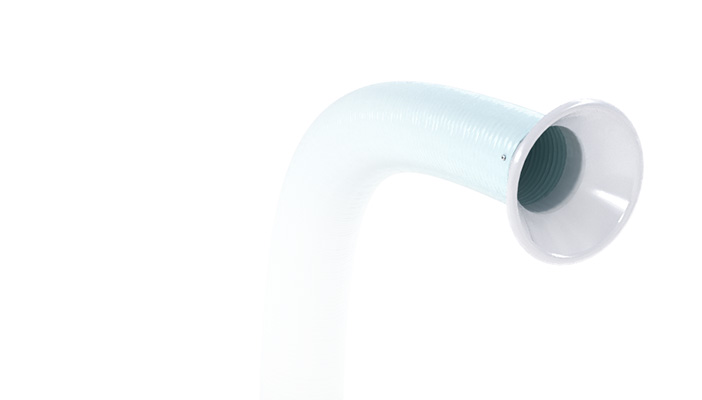

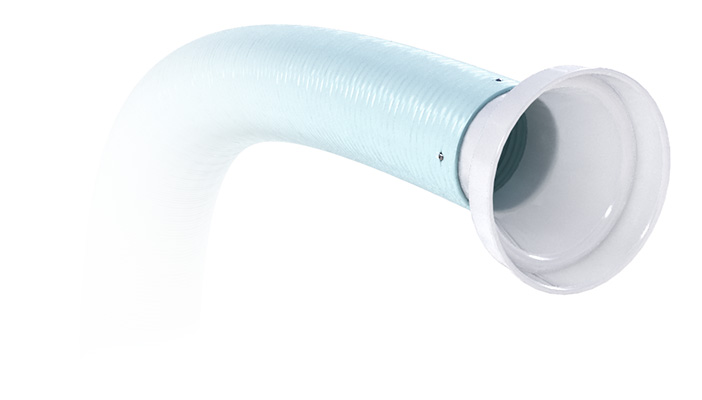

![]() Estándar
|

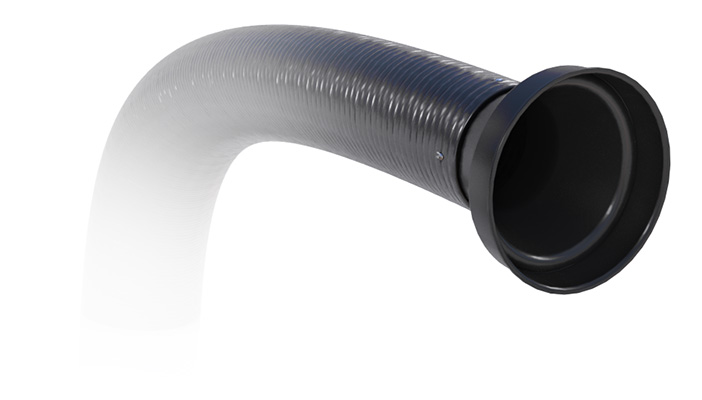

![]() Ignífuga
|

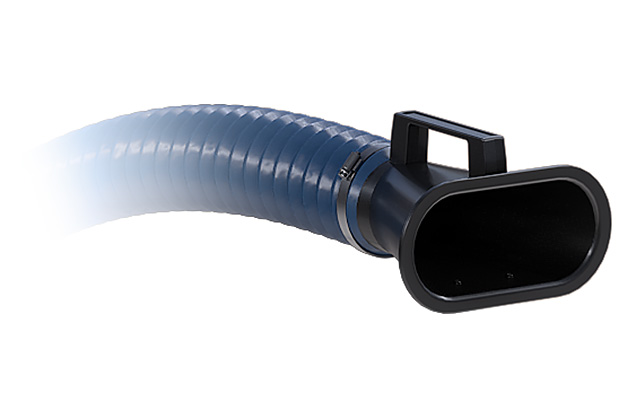

![]() Python
|
![]() De mesa
|
![]() De pared
|
|
---|---|---|---|---|---|
*Especificación: | Ignífuga según UL 94V-0 | Ignífuga según UL 94V-0 | Ignífuga según UL 94V-0 | ||
Radio de curvatura: | 7 pulgadas (17.8 cm) | 7 pulgadas (17.8 cm) | 7 pulgadas (17.8 cm) | ||
Zona de captura: | De 3 pulgadas (7.6 cm) a 7 pulgadas (17.8 cm) según las condiciones | De 3 pulgadas (7.6 cm) a 7 pulgadas (17.8 cm) según las condiciones | De 3 pulgadas (7.6 cm) a 7 pulgadas (17.8 cm) según las condiciones | ||
Brazos flexibles: | Conjunto ignífugo autoportante de 4 pulgadas (10.2 cm) de diámetro con campana de captura en el origen de 6 pulgadas (15.2 cm) de diámetro | Conjunto ignífugo autoportante de 4 pulgadas (10.2 cm) de diámetro con campana de captura en el origen de 7 pulgadas (17.8 cm) de diámetro | |||
Dimensiones: | 45.75 pulgadas (116.2 cm) de alto, 20 pulgadas (50.8 cm) de ancho, 12.5 pulgadas (31.8 cm) de profundidad | Collarín de escape de 4 pulgadas (10.2 cm) de diámetro |
